제품소개

횡단경로를 위한 자동 응답형 음향신호기 동작 지원 서비스

• 사용자 위치기반, 횡단경로에 따른 자동 응답형 음향신호기서비스 (자동)
  (유도안내음향 우선 동작 후 신호안내음향 자동송출)

• 횡단보도에 설치된 음향신호기의 GPS 위치기반, 건너고자 하는 횡단방향 별 선택작동 지원 (수동)
  (리모컨 무지향성 → 스마트폰 능동형 방식)
• 초행길모드 : 수동작동을 지원하여 음향신호기 검색 / 건너고자하는 횡단방향 선택 작동
• 저장경로 : 최근 이용한 횡단경로를 자동으로 임시저장하고, 자주 이동하는 경로(목적지)
  선택 후 보행 시 경로상 음향신호기 자동 응답 서비스 지원
• 원격모니터링 : 고장신고 및 긴급호출 / IoT(BLE) 기술을 활용한 효율적인 유지관리 운영체계지원
  (One-point 모니터링 및 기능제어 지원)
• 중계기 : 기존에 운영중인 모든 음향신호기는 비콘 중계기를 연동하여,
  동일한 자동 횡단경로 안내 제공 가능
• 본 제품은 특허등록된 제품입니다

---

능동형 음향신호기







• 제품특징
  • - IoT 자동 응답형 음향신호기
    스마트폰 앱을 통한 횡단경로안내 제공, 자체고장진단 보고를 통한 관리성 증대

  • - 자동횡단경로안내
    스마트폰 앱을 통해 학습된 경로에서 능동적으로 음향신호기를 동작시켜 자동으로 횡단경로를 안내

  • - 자체고장진단
    20여 개 항목에 대한 자체 진단 결과를 원격으로 관제 서버에 보고하여 이상 발생에 대한 빠른 대응 가능

  • - 음향신호기 그룹화를 통한 관제로 통신비 최소화

기본 동작 개념도(경찰청규격-기존 리모컨)

•

  동작전



  각각의 음향신호기는 미리 정해진 Cell 구간을 형성하며 항상 동작 대기 상태를 유지함



•

  동작중



  • -음향신호기는 리모컨(R)의 신호를 RSSI 값으로 판단
  • -동작거리 내에 위치한 음향신호기(M4 또는 M5포함)만 동작 후
  • -대향하는 음향신호기(M3또는M6포함)와 양방향 통신 후 상호간 신호전달이 확인되면
  • -신호체계에 따라 마주보는 두대가 한조로 연동한다.

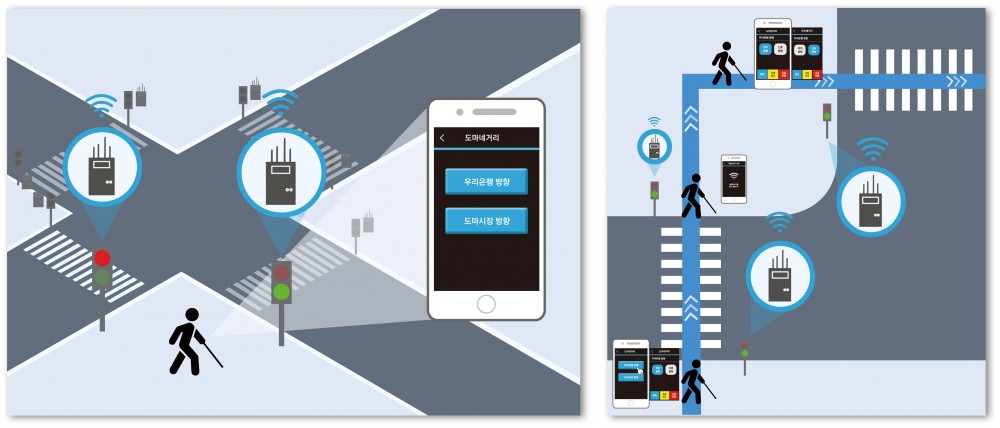

IoT 적용 신기술/교통약자 교차로 자동 보행경로안내 개념도

• -AI 머신러닝(K-NN) 기술을 이용하여 횡단보도 인근의 음향신호기 전계강도 학습
• -학습된 전계강도 예측 모델을 구축하여 사용자의 현재 위치 측위
• -사용자 위치정보 기반 인근 횡단방향의 음향신호기 1~2개 표시
• -횡단 후 다음 횡단경로 음향신호기 자동인식 및 동작제어(저장경로, 즐겨찾기)

음향신호기 기본 특징

• A. 동작거리 선택기능 동시동작, 과다소음 방지
  • -위치안내음향 : 최대 동작거리 15m까지 16단계 분할조정
  • -신호안내음향 : 최대 동작거리 10m까지 16단계 분할조정
• B. 스마트폰 어플리게이션 (기술 특허)
  • -초행길모드 : 횡단방향 선택 작동(수동)
  • -저장경로 : 목적지까지 횡단경로상 음향신호기 자동 응답(자동)
  • -중계기 : 기존의 음향신호기 스마트폰 어플리게이션 서비스 지원
• C. 보행자 신호등 상태 감지기능 (기술 특허)
  • -적색과 녹색 신호등 오결선 감지에 따른 안전을 위한 잘못된 방송 방지 제어기능
• D. 전면 고장표시등
  • -우측 표시등 : 전원공급 표시 (녹색, 점등 • 소등 • 점멸)
  • -좌측 표시등 : 동작상태 표시 (적색, 점등 • 소등 • 점멸)
  • 녹색 LED
  • 점등 - 정상동작
  • 소등 - 전원부 이상

  • 점멸 - 신호기간 양방향 235.3000㎒ 통신, 리모컨 358.5000㎒ 통신
  • 적색 LED
  • 점등 - 버튼 계속 눌림
  • 소등 - 정상
  • 점멸 - 관리자리모컨 setting 통신
• E. 입력 전원부 : Free Voltage(AC 85~275V)
  • -PWM Current Mode의 SMPS Module 장착, 외부 전원변화에 대한 안정적 동작
• F. 반복동작 방지
  • -수동버튼 계속 눌림 또는 합선 고장에 의한 신호안내음향 반복방송 방지(민원해소)
• G. 보행자 신호등 (수동식 신호등 전환 - 선택)
  • -버튼 한 개로 보행자신호등제어와 음향신호기를 동시에 제어하는 기능
• H. 음량 크기 자동조절 (타이머 - 동작시간 임의 조정가능)
  • -보행신호 시 맞은편 음향신호기의 바탕음(귀뚜라미/새소리)의 음량이 10㏈/1.5m
    더 높게 송출되도록 자동 음량제어
  • -야간 소음을 방지하기 위한 타이머 제어에 의한 현장 시간대별 자동 음량제어 기능

---

독립형 중계기

• 제품특징
  • - 음향신호기 제조년/제조사와 관계 없이 기기 주변에 설치하여,
    동일한 자동횡단경로안내

  • - 독립형 중계기는 기존 음향신호기에 대하여 스마트폰 앱(App)을
    이용하여 서비스 되도록 지원가능

  • - 기존에 설치된 음향신호기를 스마트폰 앱을 통해 동작가능

---

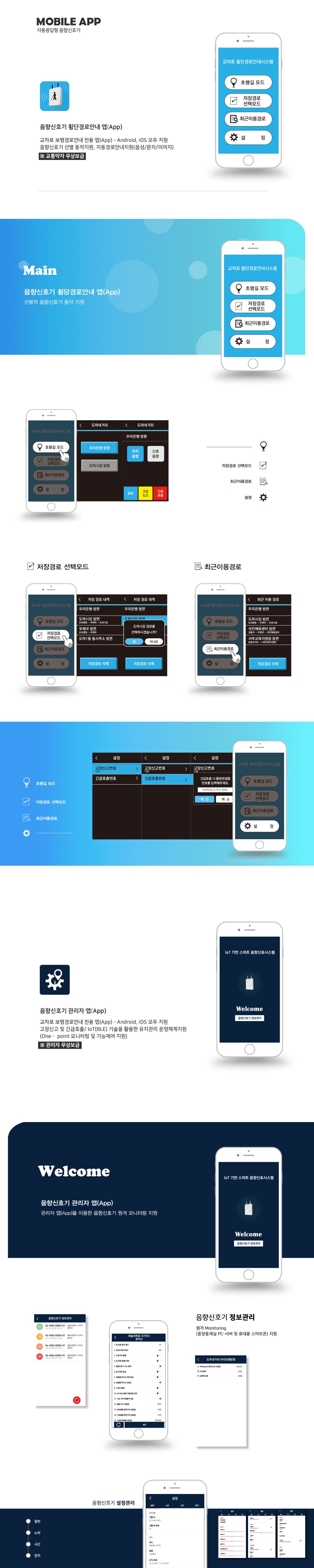

음향신호기 횡단경로안내 앱(App)

• 제품특징
  • - 교차로에서 다수의 음향신호기 중 사용자 위치 중심으로 가장 가까운
    음향신호기 2개소 표시 및 선택
  • - 자주 이용하는 보행경로에 대하여 저장경로 및 해당 경로선택을 통한
    횡단경로 상의 음향신호기 자동 순차 응답지원

  • - 최근 이용경로 "임시저장(자동)" 및 자주 이용하는 경로는 "저장경로"에
    별도 저장기능 지원

  • - 고장신고 및 긴급호출 / IoT(BLE) 기술을 활용한 효율적인 유지관리
    운영체계지원 (One - point 모니터링 및 기능제어 지원)


설치 개념도

케이블 결선 개념도

• 케이블 내부 결선도

• 전기 결선도

무선호출기(음성) 수신기 제원

개정 규격서 비교표

음향신호기 성능 개선내용
