[장애인편의시설]호계중학교_점자블록 외
페이지 정보
3,170 2018.11.08
본문
장애인 편의시설 설치 시공 사례 - 호계중학교
장애인 편의시설
[ 점자블록(콘크리트 점형, 선형, 자기질 점형, ABS점형), 화장실 촉지판,
실과명 촉지판, STS핸드레일(좌/우),
소변기 핸드레일, L형 핸드레일, 장애인주차라인(장애인마크 포함), 장애인 주차 표지판 ]
점자블록이란?
장애인 편의시설 - 점자블록
계단, 장애인용 승강기, 화장실, 승강장등 시각 장애인을
유도할 필요가 있거나 시각장애인에게 위험한 장소의
0.3미터 전면에 주로 설치하며, 선형 점자블록은 계속 직진보행을
점형 점자블록은 일단 정지를 안내하며, 기타 설치방법은 도로관리지침
또는 장애인 편의시설 설치 메뉴얼에 의하여 설치됩니다.
화장실 촉지판이란?
장애인 편의시설 - 화장실 촉지판
남, 여 화장실 각 출입구 벽면에 설치하며
지면으로부터 1.5m 내에 설치합니다.
촉지판이 설치되어 있다는 것을 시각장애인에게
알려주기 위해 촉지판 설치 위치 하단에 점자블록을 설치합니다.
장애인 전용 주차 표지판이란?
장애인 편의시설 - 장애인 전용 주차 표지판
장애인 주차구역에 장애인 자동차 표지가 부착된
자동차 및 보행상 장애가 있는 장애인이 탑승한 차량에
한하여 주차할 수 있는 구역을 알려주는 장애인전용 주차표지 안내판입니다.
[촬영 장소]

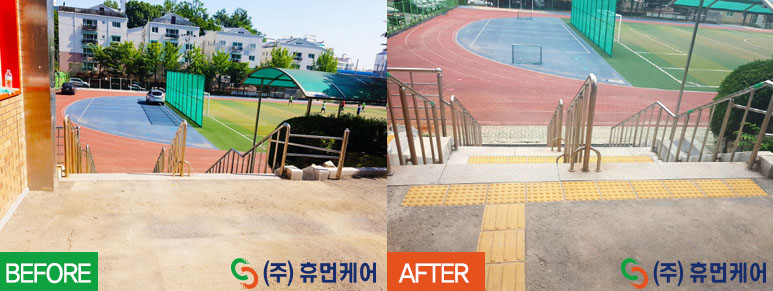

정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
정문 → 주출입구
점자블록 (콘크리트 점형 + 선형)
[촬영 장소]
내부 주출입구
점자블록 (자기질 점형)
[촬영 장소]
내부 1층 도서관
점자블록 (ABS 점형)
내부 1층 화장실(여자 + 장애인 + 남자)
점자블록 (ABS 점형) 및 화장실 촉지판
내부 1층 행정실
점자블록 (ABS 점형) 및 실과명 촉지판
[촬영 장소]
내부 1층 교장실
점자블록 (ABS 점형) 및 실과명 촉지판
내부 1층 가사실
점자블록 (ABS 점형)
[촬영 장소]
좌측 부출입구 (가사실 앞)
점자블록 (콘크리트 점형 + ABS 점형)
[촬영 장소]
좌측 부출입구 (가사실 앞)
점자블록 (ABS 점형)
[촬영 장소]
내부 1층 부출입구 (주차장 방면)
점자블록 (ABS 점형)
[촬영 장소]
우측 부출입구 (다목적실1 앞)
점자블록 (ABS 점형)
[촬영 장소]
우측 부출입구 (주차장 방면)
점자블록 (ABS 점형)
[촬영 장소]
내부 중앙계단 (1층 ~ 5층)
점자블록 (ABS 점형)
[촬영 장소]
내부 중앙계단 (1층 ~ 5층)
점자블록 (ABS 점형)
[촬영 장소]
내부 우측계단 (1층 ~ 5층)
점자블록 (ABS 점형)
[촬영 장소]
내부 1층 남자 화장실
소변기 핸드레일
[촬영 장소]
내부 1층 장애인 화장실
L형 핸드레일
[촬영 장소]
외부 경사로 (주차장 앞)
STS핸드레일(좌/우)
주차장
장애인 주차라인 (장애인마크포함) 및 장애인 주차 표지판
